Экскурсия по дата-центру OST на улице Боровой

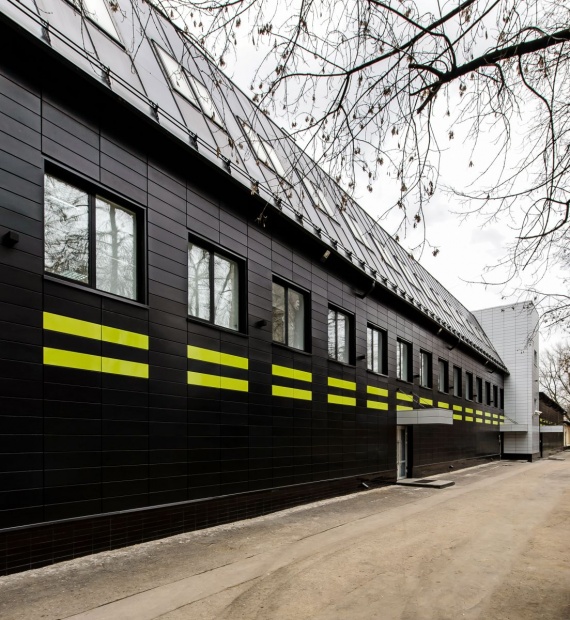

Дата-центр OST на ул. Боровая — самый первый ЦОД DataLine. В 2009 году именно с открытием двух машинных залов в этом дата-центре компания вышла на рынок услуг КЦОД. С момента своего старта OST ежегодно ширился и обзаводился новыми машинными залами. На сегодняшний день ЦОД OST – это 9 машинных залов (общей площадью2045 кв. м.) на 903 стойки, Meet-Me-Room и 250 кв. м офисного пространства для резервных офисов заказчиков. Здесь же трудится головной офис компании, так сказать, без отрыва от производства.
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/def91e30ab.jpg)

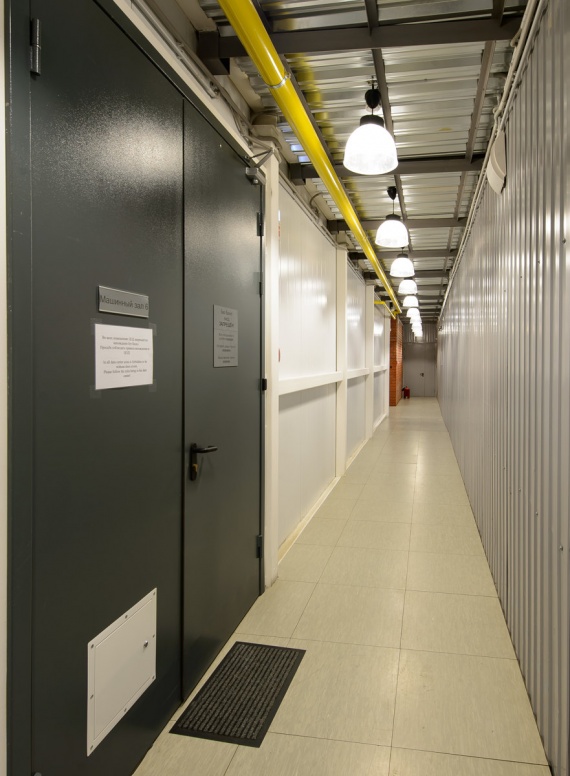

Проходите, познакомимся поближе:
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/db429beeb2.jpg)

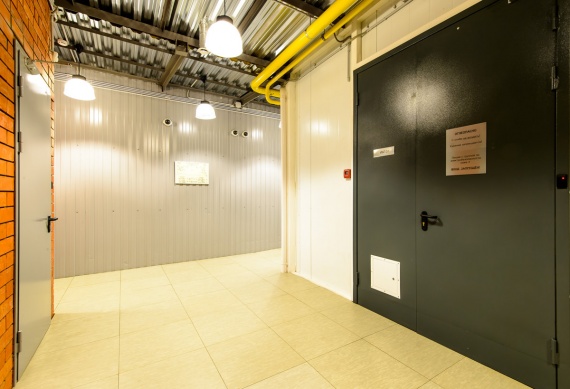

Часть машинных залов и инженерных помещений (например, помещения ИБП, аккумуляторные и пр.) выполнена в виде гермозон («дом в доме»). Это конструкционное решение обеспечивает дополнительную физическую защиту оборудования от любого внешнего воздействия.
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/7c1ce6443e.jpg)
Электроснабжение
Как и в дата-центре NORD, электроснабжение ЦОДа OST зарезервировано по схеме 2N: электропитание от города (МКС АО «Мосэнерго, район №7) подается по двум маршрутам ввода на четыре понижающих трансформатора.

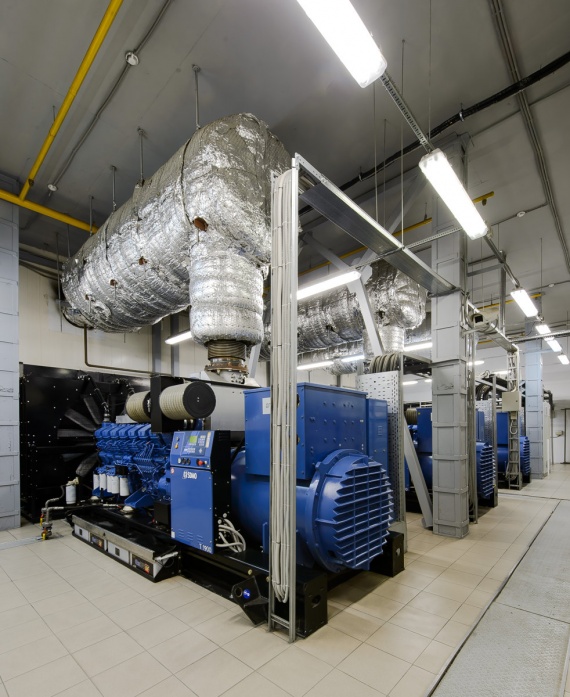

При отказе основного источника электропитания дата-центр автоматически переходит на энергоснабжение с помощью семи дизель-генераторных установок (ДГУ). Масло и антифриз ДГУ постоянно находятся в подогретом состоянии, благодаря чему ДГУ постоянно готовы к запуску и выходят на рабочий режим менее чем за минуту. Для пущей надежности сами ДГУ зарезервированы по схеме N+1.
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/a7a8d85666.jpg)
Топливные баки ДГУ рассчитаны на 12 часов работы, а действующие договоры с подрядчиками на оперативную доставку дизельного топлива гарантируют сколь угодно долгую работу дата-центра даже при долговременном отказе городской электросети.

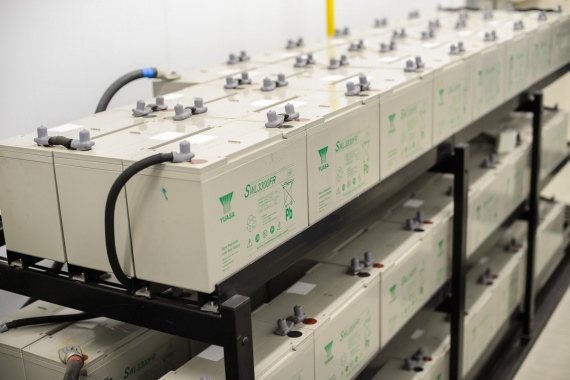

Пока ДГУ включаются в работу, электроснабжение в дата-центре осуществляется с помощью источников бесперебойного питания (ИБП). Емкость аккумуляторов ИБП рассчитана на питание всего дата-центра от 15 минут.
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/2627e0e364.jpg)
В дата-центре OST используются ИБП производства APC серии MGE Galaxy 5000, 6000, 7000. ИБП зарезервированы по схеме 2N.
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/a46b7e9c32.jpg)
Система охлаждения и климат-контроля
В дата-центре OST используются две схемы охлаждения:

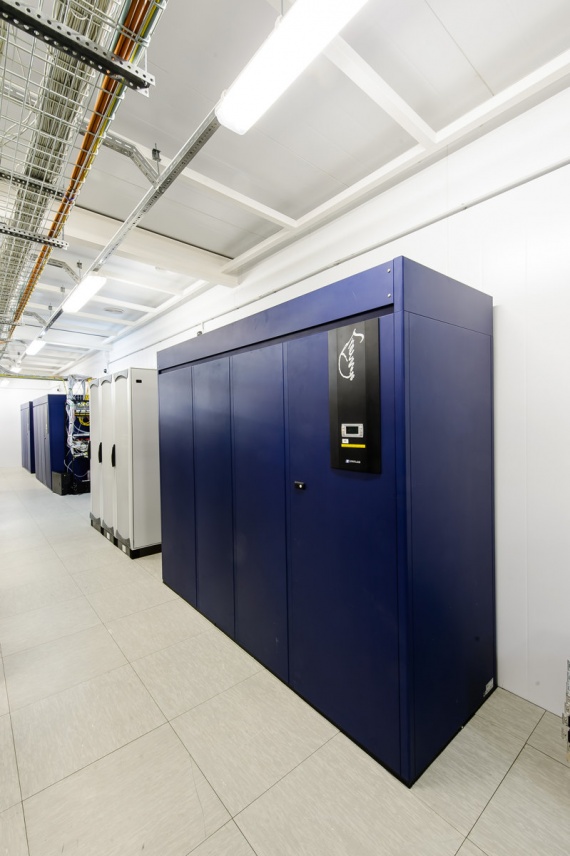

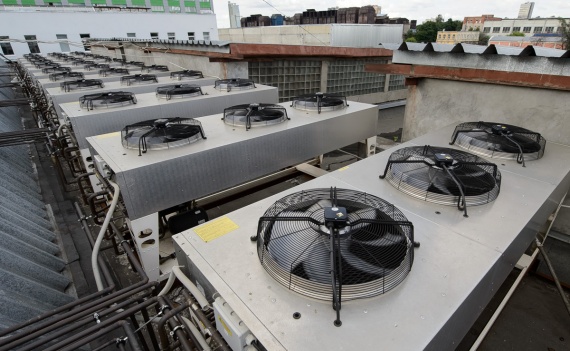

1) фреоновая (кондиционеры производства Uniflair и внешние блоки на крыше дата-центра)
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/c0dbce6b0f.jpg)
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/2307f0f9ec.jpg)

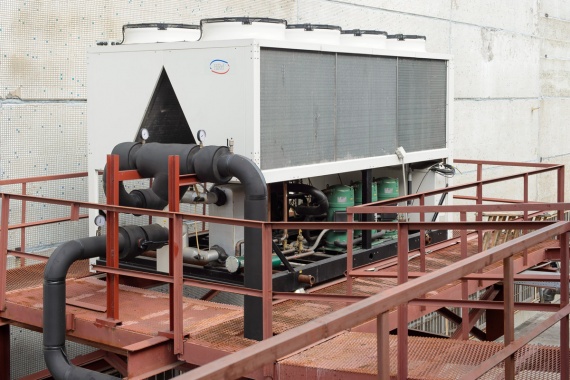

2) этиленгликолевая (кондиционеры Emicon с 4 чиллерами)
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/61ae703b99.jpg)
Благодаря использованию этиленгликолевых кондиционеров, зимой, когда температура за окном опускается ниже -5 ̊С, дата-центр переходит на режим фрикуллинга – естественное охлаждение теплоносителя с помощью холодного воздуха улицы. Это позволяет повышать энергоэффективность и удерживать PUE на более низких значениях.
Система кондиционирования зарезервирована по схеме N+1.
В машинных залах охлаждение оборудования происходит по традиционной схеме «холодных» и «горячих» коридоров: охлажденный воздух из внутреннего блока кондиционирования подается под фальшпол и далее, через перфорированные плитки фальшпола, выдувается в «холодные» коридоры с лицевой стороны стоек.
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/febfedcd39.jpg)
Система охраны и видеонаблюдения

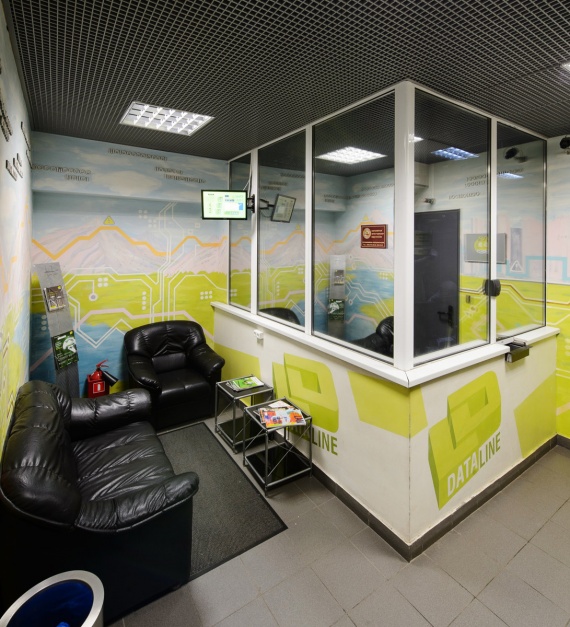

Знакомство с системой охраны начинается с самого порога дата-центра. Круглосуточная охранная служба надежно бдит просторы дата-центра OST.
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/11a79177fc.jpg)
Каждому посетителю ЦОДа в зависимости от его статуса (клиент, посетитель или подрядчик, сотрудник) отводится специальный пропуск, Вот такая цветовая дифференциация ленточек в нашем дата-центре.

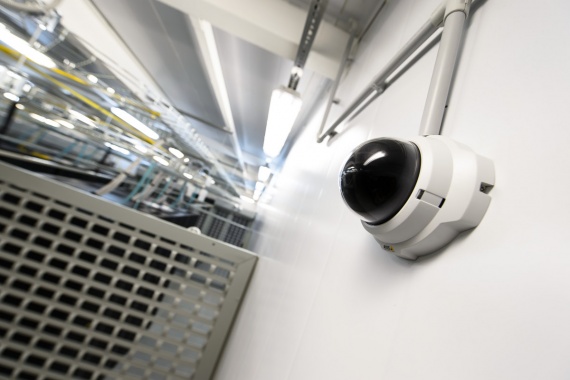

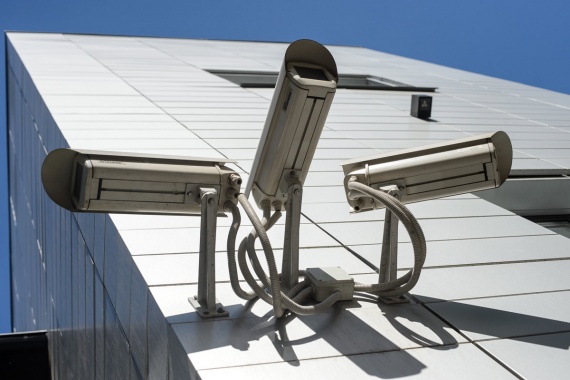

В соблюдении порядка охране помогают система контроля и управления доступом (СКУД), которая защищает от несанкционированного доступа в ЦОД, и система охранного теленаблюдения (СОТ), обеспечивающая круглосуточный контроль за помещениями и прилегающими территориями дата-центра. Кстати видеоархивы хранятся более трех месяцев.
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/85d38a3312.jpg)
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/a01eac8bc5.jpg)
Наконец, дата-центр оборудован тревожной сигнализацией («тревожная кнопка») ФГУП «Охрана» МВД России.

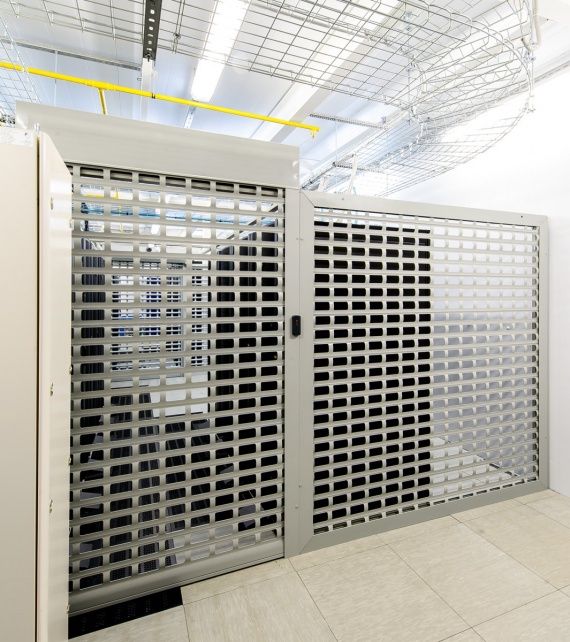

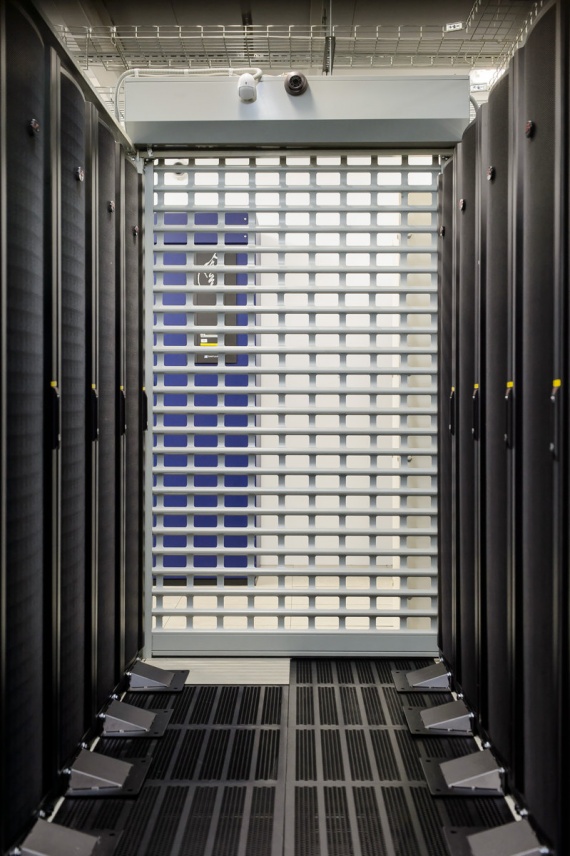

Но это еще не все: для достижения 80-го уровня безопасности вокруг отдельных групп стоек можно установить дополнительное ограждение (cage). За всем, что происходит внутри, можно следить с помощью дополнительных видеокамер, датчиков движения и открытия/закрытия стоек в своем Личном кабинете.
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/0e9af5de0a.jpg)
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/5be09dae29.jpg)
Система пожаротушения

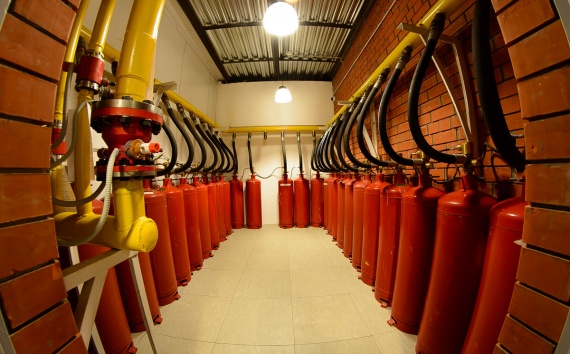

Дата-центр OST оснащен тремя станциями пожаротушения, которые обеспечивают раннее обнаружение очага возгорания, оповещение и автоматическое тушение.
В качестве огнетушащего вещества используется хладон 125, который подается по трубопроводам в защищаемые помещения. Автоматическая система газового пожаротушения зарезервирована по схеме 2N.
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/d84bf099ad.jpg)
Телекоммуникационная инфраструктура

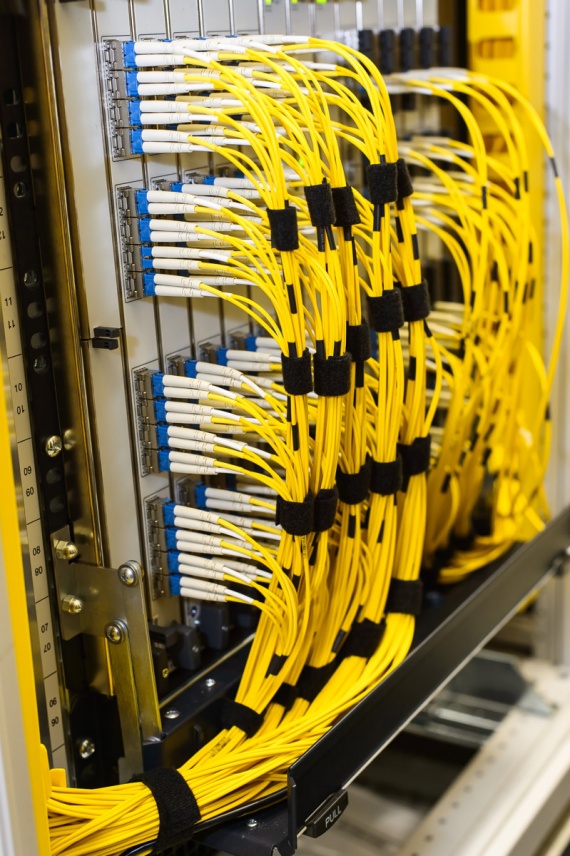

Сетевая инфраструктура дата-центра OST зарезервирована по принципу 2N. Имеет точки присутствия на ММТС-9 и ММТС-10 и подключена к нескольким точкам обмена трафиком (MSK-IX, DATA-IX, RETN-IX). Все узлы соединены между собой резервируемыми волоконно-оптическими линиями связи (ВОЛС).
Клиентам дата-центра будет доступна интернет-полоса суммарной пропускной способностью 75 Гбит/с и каналы с пропускной способностью 150 Гбит/c. В ЦОДе OST представлен обширный ряд телеком-провайдеров (более 25). Совсем скоро в дата-центре OST заработает Meet-me-Room (MMR).
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/b7b3a13862.jpg)
Мониторинг и техническая поддержка

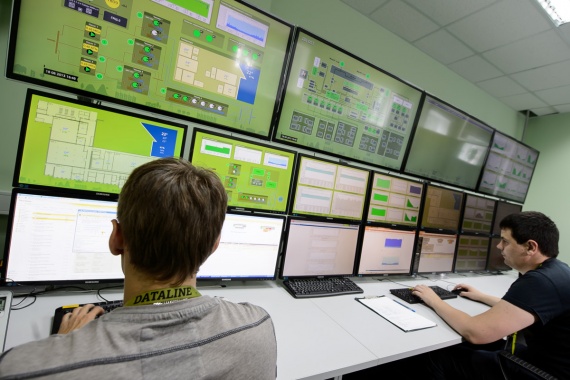

В Центре мониторинга дата-центр OST (в простонародье ЦУП) дежурные инженеры на многочисленных мониторах отслеживают параметры энергопотребления, состояние систем холодоснабжения и готовность источников резервного питания – ДГУ и ИБП. Дежурные инженеры каждые 4 часа осуществляют обход всех машинных залов и инфраструктурных объектов.
![](https://hostsuki.abcdusercontent.com/hosting.kitchen/00/00/01/2015/04/21/629a8ab68c.jpg)
Кстати почти вся информация, которая появляется на экранах нашего ЦУПа, доступна для клиентов и в Личном кабинете.
Там же имеются сведения по оборудованию, которое задействовано клиентом в дата-центре, контрактная документация и информация по оплате услуг. Эта информация также доступна для клиентов в специальном мобильном приложении для iOS- и Android – устройств – DL Monitor (учетные данные можно получить у своего сервис-менеджера). Для остальных поклонников дата-центров DataLine есть lite-версия — DataLine4All (также для iOS- и Android), которая также позволяет следить за жизнью наших ЦОДов без всяких явок и паролей.
Приходите в гости!
