Инженерные системы наших дата-центров, часть 1
Введение в ЦОДоведение
Что есть центр обработки данных? Говорим «ЦОД» — представляем себе бескрайние ангары, заполненные бесчисленными рядами стоек с мерно гудящими железками. Железки загадочно перемигиваются разноцветными огоньками из полумрака. С лицевой стороны их обдувает прохладным бризом от промышленных кондиционеров. В холодных зонах можно наотличненько просквозить себе шею и простудиться. Поэтому админы всегда носят свитера.
Нашей компанией построены два отдельно стоящих дата-центра, бесхитростно именуемые «Миран-1» и «Миран-2». Первый представляет собой вполне привычный тип, с одним большим машинным залом и несколькими поменьше этажом выше. Второй ЦОД представляет из себя ангар, в котором на данный момент установлены два мобильных малых ЦОДа, а также строится третий. Мобильные ЦОДы — двухэтажные конструкции-контейнеры, первый этаж которых есть серверный зал со стойками и кондиционерами, он еще именуется серверным блоком, на втором же смонтированы ВРУ, установлены ИБП и различные щиты управления.
Так исторически сложилось, что «Миран-1» не имел единого мониторинга инженерной инфраструктуры (посыпаем голову пеплом) и мы стремимся исправить этот недостаток. Посему речь большей частью пойдет о втором дата-центре.
ТП, ВРУ, PDU
В «Миран-2» реализована система гарантированного электроснабжения (СГЭ). Как видно из схемы ниже, в обычных условиях дата-центр питается от двух независимых внешних вводов от ТП; в случае пропадания напряжения на внешних вводах (а такое у нас иногда случается) — питание идет от дизель-генераторной установки ДГУ2, фактически; под будущий задел предусмотрено место для еще двух.
Идем дальше. ВРУ выполнено двухсекционным с секционным выключателем под управлением АВР1. Контроллер АВР замкнет секционник в случае пропадания напряжения на одном или обоих вводах, в последнем случаем через 15 секунд будет дан сигнал на запуск ДГУ. Все эти неприятности «Модуль-1 и «Модуль-2» переживают на своих внутренних ИБП.
Основное назначение секций и их автоматов, помимо питания различных вспомогательных щитов освещения, управления вентиляцией и прочего — исполнять роль вводов электропитания для «Модуль-1» и «Модуль-2» (QF1.1-.2 и QF2.1-.2 на схеме, соответственно). Каждый модульный ЦОД имеет внутри себя свое собственное ВРУ.
Мнемосхема главного распределительного щита «Модуль-2»

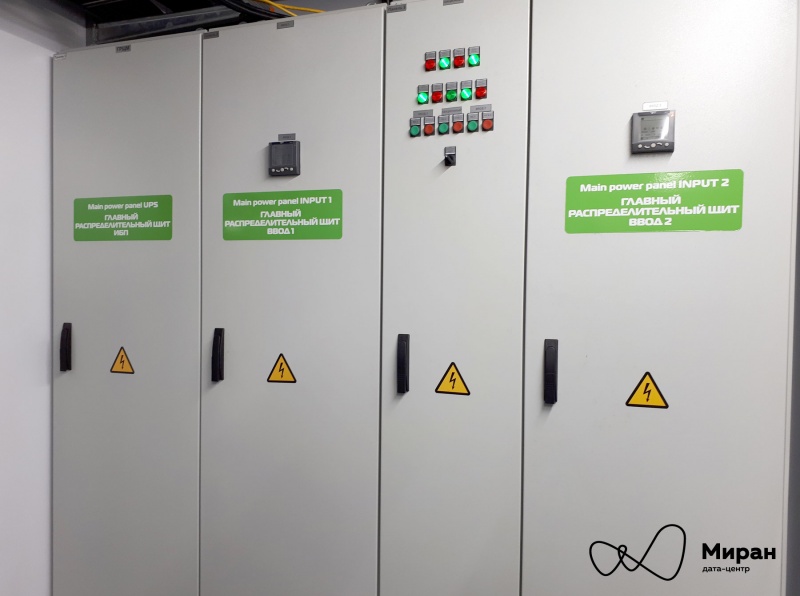

Фото главного распределительного щита «Модуль-2».
Мнемосхема энергоблока «Модуль-1»
Мнемосхема стоек «Модуль-1»
Большая часть стоек в «Модуль-1» и «Модуль-2» — производителей Rittal и RiT. Из PDU используем: в «Модуль-1» — сборную солянку из Eurolan, APC, DELTA. «Модуль-2» — целиком на PDU фирмы RiT.
Окунись в прохладу ©
Все клиентское железо, а также инженерная инфраструктура в процессе своей работы выделяют много тепла. Это тепло необходимо отводить, иначе железо быстро умрет. Отводом у нас занимаются шесть инверторных фреоновых кондиционеров фирмы Daikin. Вся их деятельность гордо называется «фреоновым режимом», который обеспечивает сухой тропический прохладный климат от +15 до +23 С° в холодном коридоре. Данная система охлаждения применяется и в «Модуле-1», и в «Модуле-2».
Также в «Модуле-1» существует еще один режим охлаждения, «режим фрикулинга». Его должны обеспечивать четыре приточных установки и дюжина вытяжек. В теории. К сожалению, на практике отвод тепла таким образом был не слишком эффективным, если внутри было задействовано чуть больше половины стоек. Поэтому данный режим для первого модульного ЦОДа так и не используется, оставаясь, по сути, резервным.
Мнемосхема серверного блока «Модуль-1»
Мнемосхема серверного блока «Модуль-2». Никаких приточек,только хардкор! фреон!
От клеммного зажима до ПЛК
Опросом и агрегацией информации от всей периферии дата-центра «Миран-2» занимаются три ПЛК: по одному на «Модуль» и один общий. Эти вундержелезки носят имя небезызвестной компании WAGO.
Рассмотрим структуру системы опроса на основе решения для «Модуль-2».
Схема шины ПЛК с модулями, скриншот из WAGO-IO-Check
Фото щита диспетчеризации «Модуль-2».
Как видно из схемы, на шине установлен сам ПЛК серии 750-881, четыре дискретных модуля 750-1405 на 16 каналов каждый и один аналоговый модуль 750-455 на четыре канала. Через дискретные модули ПЛК получает данные о состоянии автоматических выключателей питания («сухие» дополнительные контакты) в обеих секциях ГРЩ, о состоянии автоматов в собственном щите, а также о состоянии вентиляции энергоблока. Посредством аналогового модуля — получает данные от двух датчиков температуры и влажности (4-20 мА) здесь же, внутри энергоблока.
ПЛК также оснащен двумя Ethernet-портами и через них он общается по Modbus TCP/IP с еще несколькими железяками, как то:
Фото ABB CMS-600 и трансформаторов тока.
Фото ОВЕН МЭ110-220.3М.
Фото ПЛК CAREL.
Фото щита слаботочных систем «Модуль-2».
Отдельно стоит упомянуть ИБП, они опрашиваются непосредственно SCADA, минуя ПЛК, по SNMP-протоколу.
Вся получаемая информация посредством программы формируется в собственный список Modbus-регистров, которая уже опрашивается SCADA.
Небольшой кусочек из основной программы
Еще один кусочек из другой подпрограммы
Что есть центр обработки данных? Говорим «ЦОД» — представляем себе бескрайние ангары, заполненные бесчисленными рядами стоек с мерно гудящими железками. Железки загадочно перемигиваются разноцветными огоньками из полумрака. С лицевой стороны их обдувает прохладным бризом от промышленных кондиционеров. В холодных зонах можно наотличненько просквозить себе шею и простудиться. Поэтому админы всегда носят свитера.
Нашей компанией построены два отдельно стоящих дата-центра, бесхитростно именуемые «Миран-1» и «Миран-2». Первый представляет собой вполне привычный тип, с одним большим машинным залом и несколькими поменьше этажом выше. Второй ЦОД представляет из себя ангар, в котором на данный момент установлены два мобильных малых ЦОДа, а также строится третий. Мобильные ЦОДы — двухэтажные конструкции-контейнеры, первый этаж которых есть серверный зал со стойками и кондиционерами, он еще именуется серверным блоком, на втором же смонтированы ВРУ, установлены ИБП и различные щиты управления.
Так исторически сложилось, что «Миран-1» не имел единого мониторинга инженерной инфраструктуры (посыпаем голову пеплом) и мы стремимся исправить этот недостаток. Посему речь большей частью пойдет о втором дата-центре.
ТП, ВРУ, PDU
В «Миран-2» реализована система гарантированного электроснабжения (СГЭ). Как видно из схемы ниже, в обычных условиях дата-центр питается от двух независимых внешних вводов от ТП; в случае пропадания напряжения на внешних вводах (а такое у нас иногда случается) — питание идет от дизель-генераторной установки ДГУ2, фактически; под будущий задел предусмотрено место для еще двух.
Идем дальше. ВРУ выполнено двухсекционным с секционным выключателем под управлением АВР1. Контроллер АВР замкнет секционник в случае пропадания напряжения на одном или обоих вводах, в последнем случаем через 15 секунд будет дан сигнал на запуск ДГУ. Все эти неприятности «Модуль-1 и «Модуль-2» переживают на своих внутренних ИБП.
Основное назначение секций и их автоматов, помимо питания различных вспомогательных щитов освещения, управления вентиляцией и прочего — исполнять роль вводов электропитания для «Модуль-1» и «Модуль-2» (QF1.1-.2 и QF2.1-.2 на схеме, соответственно). Каждый модульный ЦОД имеет внутри себя свое собственное ВРУ.
Мнемосхема главного распределительного щита «Модуль-2»
Фото главного распределительного щита «Модуль-2».
Мнемосхема энергоблока «Модуль-1»
Мнемосхема стоек «Модуль-1»
Большая часть стоек в «Модуль-1» и «Модуль-2» — производителей Rittal и RiT. Из PDU используем: в «Модуль-1» — сборную солянку из Eurolan, APC, DELTA. «Модуль-2» — целиком на PDU фирмы RiT.
Окунись в прохладу ©
Все клиентское железо, а также инженерная инфраструктура в процессе своей работы выделяют много тепла. Это тепло необходимо отводить, иначе железо быстро умрет. Отводом у нас занимаются шесть инверторных фреоновых кондиционеров фирмы Daikin. Вся их деятельность гордо называется «фреоновым режимом», который обеспечивает сухой тропический прохладный климат от +15 до +23 С° в холодном коридоре. Данная система охлаждения применяется и в «Модуле-1», и в «Модуле-2».
Также в «Модуле-1» существует еще один режим охлаждения, «режим фрикулинга». Его должны обеспечивать четыре приточных установки и дюжина вытяжек. В теории. К сожалению, на практике отвод тепла таким образом был не слишком эффективным, если внутри было задействовано чуть больше половины стоек. Поэтому данный режим для первого модульного ЦОДа так и не используется, оставаясь, по сути, резервным.
Мнемосхема серверного блока «Модуль-1»
Мнемосхема серверного блока «Модуль-2». Никаких приточек,
От клеммного зажима до ПЛК
Опросом и агрегацией информации от всей периферии дата-центра «Миран-2» занимаются три ПЛК: по одному на «Модуль» и один общий. Эти вундержелезки носят имя небезызвестной компании WAGO.
Рассмотрим структуру системы опроса на основе решения для «Модуль-2».
Схема шины ПЛК с модулями, скриншот из WAGO-IO-Check
Фото щита диспетчеризации «Модуль-2».
Как видно из схемы, на шине установлен сам ПЛК серии 750-881, четыре дискретных модуля 750-1405 на 16 каналов каждый и один аналоговый модуль 750-455 на четыре канала. Через дискретные модули ПЛК получает данные о состоянии автоматических выключателей питания («сухие» дополнительные контакты) в обеих секциях ГРЩ, о состоянии автоматов в собственном щите, а также о состоянии вентиляции энергоблока. Посредством аналогового модуля — получает данные от двух датчиков температуры и влажности (4-20 мА) здесь же, внутри энергоблока.
ПЛК также оснащен двумя Ethernet-портами и через них он общается по Modbus TCP/IP с еще несколькими железяками, как то:
- два вводных автомата фирмы Schneider Electric, от них же получается информация о входных мощностях, напряжениях, токах и прочем;
- две системы измерения токов фирмы АВВ в тандеме с двумя модулями ввода от фирмы ОВЕН — результатом их совместного труда есть вычисление по-стоечной мощности;
- контроллеры CAREL и 6 их подопечных — кондиционеры Daikin;
- и, наконец, младший братик — каплер 750-342 c семью дискретными модулями. Их задача отслеживать состояние 48 выключателей + 12 резервных в серверном блоке на 24 стойки.
Фото ABB CMS-600 и трансформаторов тока.
Фото ОВЕН МЭ110-220.3М.
Фото ПЛК CAREL.
Фото щита слаботочных систем «Модуль-2».
Отдельно стоит упомянуть ИБП, они опрашиваются непосредственно SCADA, минуя ПЛК, по SNMP-протоколу.
Вся получаемая информация посредством программы формируется в собственный список Modbus-регистров, которая уже опрашивается SCADA.
Небольшой кусочек из основной программы
(* PLC_A2 *)
%QX256.0 := A2_1QF1; //присваиваем каждому биту 256го слова
%QX256.1 := A2_1QF2; //текущее состояние различных автоматов
%QX256.2 := A2_QS1;
%QX256.3 := A2_QS2;
%QX256.4 := A2_3QF1;
%QX256.5 := A2_3QF2;
%QX256.6 := A2_3QF3;
%QX256.7 := A2_3QF4;
%QX256.8 := A2_3QF5;
%QX256.9 := A2_3QF6;
%QX256.10 := A2_3QF7;
%QX256.11 := A2_3QF8;
%QX256.12 := A2_3QF9;
%QX256.13 := A2_3QF10;
%QX256.14 := A2_KM1;
%QX256.15 := A2_KM2;
(* QF1 *) //вводной автоматический выключатель № 1
%QW332 := QF1_I_L1; //токи по фазам
%QW333 := QF1_I_L2;
%QW334 := QF1_I_L3;
%QW335 := QF1_U_L12; //линейные (межфазные) напряжения
%QW336 := QF1_U_L23;
%QW337 := QF1_U_L31;
%QW338 := QF1_U_L1; //фазные (фаза-нуль) напряжения
%QW339 := QF1_U_L2;
%QW340 := QF1_U_L3;
%QW341 := QF1_P_L1; //активная мощность по фазам
%QW342 := QF1_P_L2;
%QW343 := QF1_P_L3;
%QW344 := QF1_P_Sum; //суммарная активная мощность (кВт)
%QW345 := QF1_Q_L1; //реактивная мощность по фазам
%QW346 := QF1_Q_L2;
%QW347 := QF1_Q_L3;
%QW348 := QF1_Q_Sum; //суммарная реактивная мощность (квар)
%QW349 := QF1_S_Sum; //полная мощность (кВА)
%QW350 := QF1_CosF; //коэффициент мощностиЕще один кусочек из другой подпрограммы
//Это работа кодогенератора CODESYS, в котором есть удобный настройщик связи
//с периферией по Modbus TCP/IP. Эта подпрограмма, в частности, отвечает
//за получение от ОВЕН МЭ110-220.3М показаний
//по трем напряжениям фаза-нейтраль
PROGRAM MBCFG_subCMS_1(* generated by config one prg for each slave *)
VAR_OUTPUT
U_L1 : WORD; (**)
U_L2 : WORD; (**)
U_L3 : WORD; (**)
/*--- system variables (read only) ----------------------------------------*/
MBCFG_IpAddress : STRING(12) := 'XXX.XXX.XXX.XXX';//IP-адрес Slave-устройства
MBCFG_Port : UINT := 502; //Порт, дефолтный
MBCFG_UnitID : BYTE := 2; //ID Slave-устройства
MBCFG_TimeOut : TIME := t#300ms; //Таймаут на получение ответа
MBCFG_RequestDelay : TIME := t#1000ms; //Задержка до следующего опроса
MBCFG_Error : MBCFG_eERROR := MBCFG_START_UP;
MBCFG_LastJob : MBCFG_typCOM_JOB;
/*-------------------------------------------------------------------------*/
END_VAR
VAR CONSTANT
zz_VARIABLECOUNT: INT := 3; (* number of variables *)
zz_JOBCOUNT : INT := 1; (* number of jobs *)
END_VAR
VAR
/*=== VARIABLE LIST =============*/
zz_VariableList : ARRAY[1..zz_VARIABLECOUNT] OF MBCFG_typVARIABLE :=
( DataType := MBCFG_TYPE_WORD,
ByteOrder := MBCFG_BYTE_ORDER_0,
BitSize := 16,
ptVar := 0,
ReadJobIndex := 1,
ReadStartBitNo := 0,
WriteJobIndex := 0,
WriteStartBitNo := 0 ),
( DataType := MBCFG_TYPE_WORD,
ByteOrder := MBCFG_BYTE_ORDER_0,
BitSize := 16,
ptVar := 0,
ReadJobIndex := 1,
ReadStartBitNo := 32,
WriteJobIndex := 0,
WriteStartBitNo := 0 ),
( DataType := MBCFG_TYPE_WORD,
ByteOrder := MBCFG_BYTE_ORDER_0,
BitSize := 16,
ptVar := 0,
ReadJobIndex := 1,
ReadStartBitNo := 64,
WriteJobIndex := 0,
WriteStartBitNo := 0
);
/*=== JOB LIST ==================*/
zz_JobList : ARRAY[1..zz_JOBCOUNT] OF MBCFG_typCOM_JOB :=
( Functioncode := 3, //Номер функции, 0x03, Read Holding Registers
ReadStartAddress := 26,//Адрес первого регистра
ReadQuantity := 5, //Кол-во регистров, которые следует прочесть
WriteStartAddress := 0,
WriteQuantity := 0,
ptReadData := 0,
ptWriteData := 0
);
zz_DataField_1_Read : ARRAY[1..5] OF WORD;
/*=== MODBUS MASTER ==============*/
zz_MBCFG_MASTER_ETH : MBCFG_MASTER_TCP;
END_VAR
/*--- for each variable -------------------------*/
zz_VariableList[1].ptVar := ADR(U_L1);
zz_VariableList[2].ptVar := ADR(U_L2);
zz_VariableList[3].ptVar := ADR(U_L3);
/*-----------------------------------------------*/
/*--- for each job -----------------------------------*/
zz_JobList[1].ptReadData := ADR(zz_DataField_1_Read);
/*----------------------------------------------------*/
/*#### START OF FIXED CODE #####################################*/
zz_MBCFG_MASTER_ETH( strIpAddress := MBCFG_IpAddress,
uiPort := MBCFG_Port,
bUnitID := MBCFG_UnitID,
tTimeOut := MBCFG_TimeOut,
iVariableCount := zz_VARIABLECOUNT,
ptVariableList := ADR(zz_VariableList),
iJobCount := zz_JOBCOUNT,
ptJobList := ADR(zz_JobList),
tRequestDelay := MBCFG_RequestDelay,
eError => MBCFG_Error,
LastJob => MBCFG_LastJob
);
%QW377 := U_L1;
%QW378 := U_L2;
%QW379 := U_L3;
